新型制沙機
發布者： 發布日期：2017-6-18 17:25:02 來源：本站 瀏覽數：
 |
- 環保節能，低能耗
- 粒形優異，級配合理
- 稀油潤滑、自動保養
- 結構簡單合理、運行成本低
- 安裝簡便、易于操作
- 運行平穩
-
-
|
新型制沙機是我公司推出新型制沙機，也可叫作VSI新型制沙機（整形機），對市場需求的適應性和應用范圍非常廣泛，是近些年國內外礦山制砂行業比較火熱的一種新型制沙機設備，目前在人工制砂行業行之有效、實用可靠的新型制沙機設備，該設備是根據PCL直通沖擊式破碎機的結構工作的原理基礎上，結合我國的工況條件，引進德國技術優化設計的成果。
.jpg)
VSI新型制沙機新技術、新工藝的相互結合的充分體現，具有環保節能，低能耗，有著很高的品質保證。優良的材料和先進的工藝技術，提高了設備的內在質量和外觀品質，確保了低故障率。破碎腔物料撞擊角度設計，降低了磨耗和使用成本，在提高產量的同時保證了運行的穩定性。廣泛應用于各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建筑砂、石料及各種冶金礦渣等多種行業。

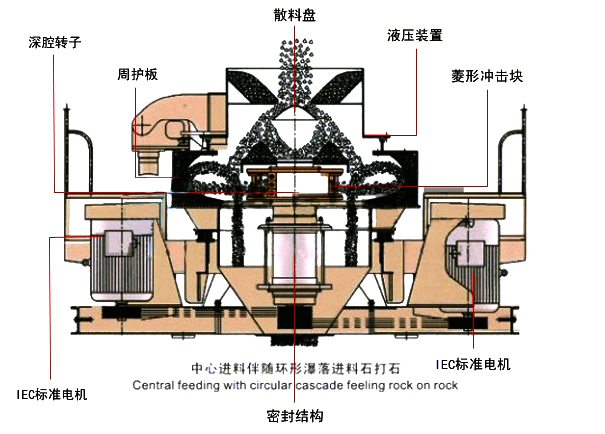

新型制沙機結構和工作原理
物料由進料斗進入新型制沙機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪 內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首 先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向 上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣 一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和 循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。在整下破碎過程中，物料相互自行沖擊破碎， 不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔 內部巧妙的氣流自循環，消除了粉塵污染。
VSI新型制沙機性能特點 ：
一、環保節能，低能耗，具有很高的品質保證。高質量的材料和先進的工藝技術，提高了設備的內在質量和外觀品質， 確保了低故障率。破碎腔物料撞擊角度設計，降低了磨耗和使用成本，在提高產量的同時保證了運行的穩定性。
二、產品粒度優異，應用范圍廣。成品粒形好，呈立方體，多種破碎腔型可以根據不同的工藝需求進行選擇，同時 細度具有可調節性，特別適合人工制砂以及石料整形等領域中。
三、環保性能好。設備在運行過程中噪音小，污染小，獨特的空氣自循環系統，降低了粉塵的產生，同時VSI新型制 砂機還可以配置不同的規格的除塵設備來進行輔助。
四、擁有獨特的液壓裝置和自動檢測裝置。液壓裝置方便對設備的檢修和檢測，而自動檢測裝置能夠在設備發生不 正運轉的條件下發出警報并停止設備的運行，從而起到保護機器的作用。
VSI新型制沙機技術參數
|
型號 |
處理能力(t/h) |
進料尺寸 |
轉速(r/min) |
功率 |
外形尺寸 |
重量 |
|
瀑落與中間進料 |
全中進料 |
軟料 |
硬料 |
|
VSI7611 |
120-190 |
65-95 |
35 |
30 |
1700-1900 |
55×2 |
3700×2150×2100 |
11.8 |
|
VSI8518 |
200-260 |
100-130 |
40 |
35 |
1520-1700 |
90×2 |
4140×2280×2425 |
14.5 |
|
VSI9526 |
300-380 |
150-190 |
45 |
40 |
1360-1500 |
132×2 |
4560×2447×2778 |
17.8 |
|
VSI1140 |
450-520 |
225-260 |
50 |
45 |
1180-1310 |
200×2 |
5000×2700×3300 |
25.6 |
